LG V30 Display und Digitizer Ersatz Anleitung
Bevor Sie die Reparatur Starten Entfernen Sie die rückseitige Abdeckung Entfernen Sie das drahtlose Lademodul und den Lautsprecher Ziehen Sie den Akku und alle Flex-Kabelstecker ab Entfernen Sie die Hauptplatine Teile an die neue Frontplattenbaugruppe übertragen Setzen Sie die Hauptplatine in die neue Frontplattenbaugruppe ein Schließen Sie alle Flex-Kabelstecker an Installieren Sie das kabellose Lademodul und den Lautsprecher erneut Reinigen Sie die Rückseitenabdeckung vom alten Kleberrückstand Installieren Sie die hintere Abdeckung erneut Testen Sie das Telefon
Schritt 1 - Bevor Sie Die Reparatur Starten
Schalten Sie das Gerät aus

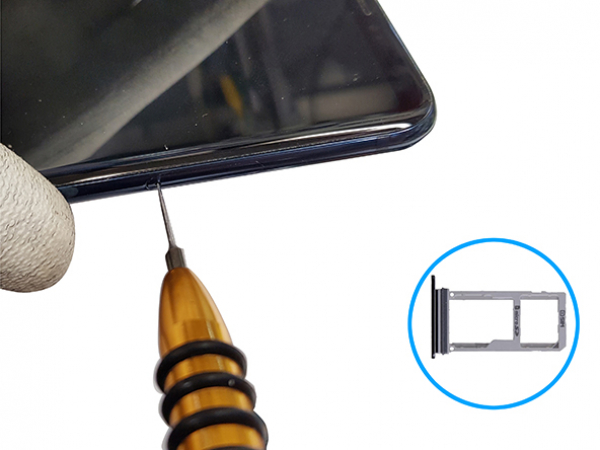

Entfernen Sie das SIM-Fach
Warnung: Bevor Sie mit der Reparatur beginnen, entladen Sie den LG V30 Akku unter 25%. Die Batterie kann sich entzünden und explodieren, wenn sie versehentlich durchstochen wird.
Schritt 2 - Entfernen Sie Die Rückseitige Abdeckung
Nach oben scrollen

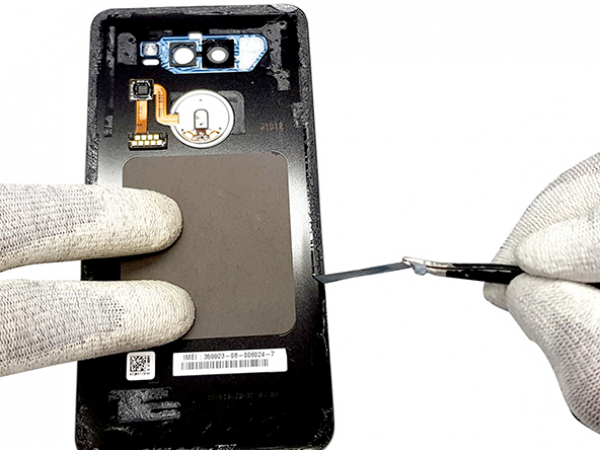

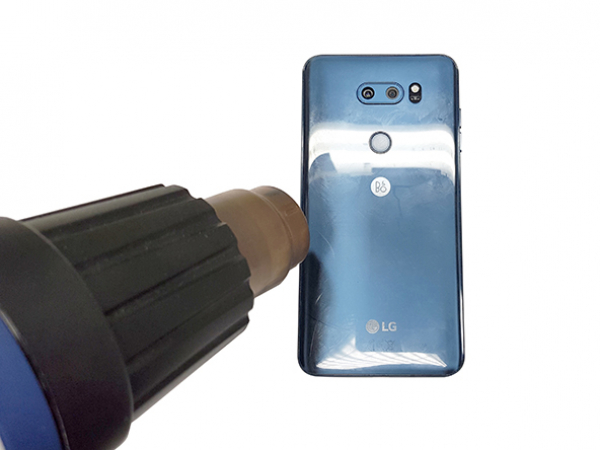

Wärmen Sie die Kanten einer Rückwand auf, um den Klebstoff, der sie hält, weicher zu machen
Führen Sie das flache Metallwerkzeug zwischen die hintere Abdeckung und den Rahmen ein und heben Sie die hintere Abdeckung leicht an
Stecken Sie 2 Gitarrenplektren in die Lücke
Schieben Sie die Plektren entlang der Kanten in entgegengesetzte Richtungen, um den Klebstoff zu brechen
Trennen Sie die hintere Abdeckung vom Rest des Geräts
Warnung: Seien Sie vorsichtig mit der Heißluftpistole, Sie können die Hauptplatine oder die Batterie überhitzen.
Schritt 3 - Entfernen Sie Das Drahtlose Lademodul Und Den Lautsprecher
Nach oben scrollen

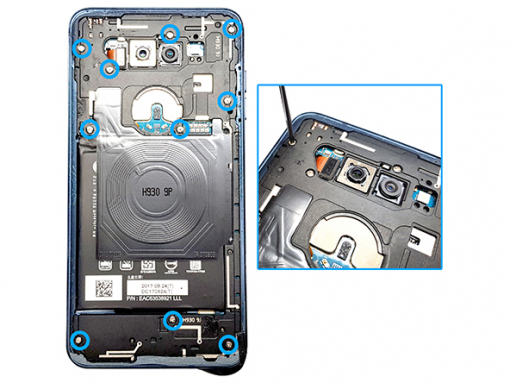

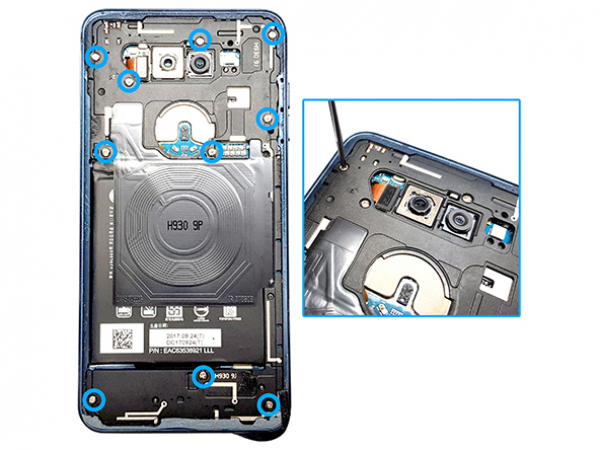

Lösen Sie die 10 Schrauben, die das Kunststoffgehäuse halten
Entfernen Sie den Lautsprecher
Entfernen Sie den kabellosen Ladeempfänger
Schritt 4 - Ziehen Sie Den Akku Und Alle Flex-Kabelstecker Ab
Nach oben scrollen

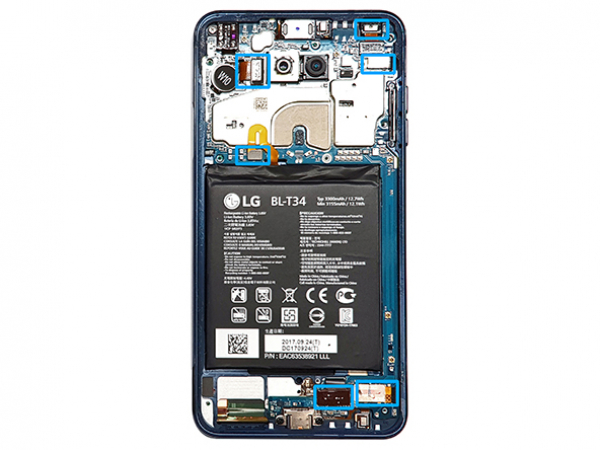

Trennen Sie das Batterie-Flex-Kabel
Trennen Sie das Hauptkamera-Flexkabel
Trennen Sie das Kabel des Digitalisierers
Trennen Sie das vordere Kamera-Flex-Kabel
Trennen Sie das Display-Flex-Kabel
Trennen Sie das Flexkabel des Ladeanschlusses
Warnung: Die Batterie sollte immer zuerst getrennt werden. Verwenden Sie nur Kunststoffwerkzeuge, um die Batterie zu trennen.
Schritt 5 - Entfernen Sie Die Hauptplatine
Nach oben scrollen

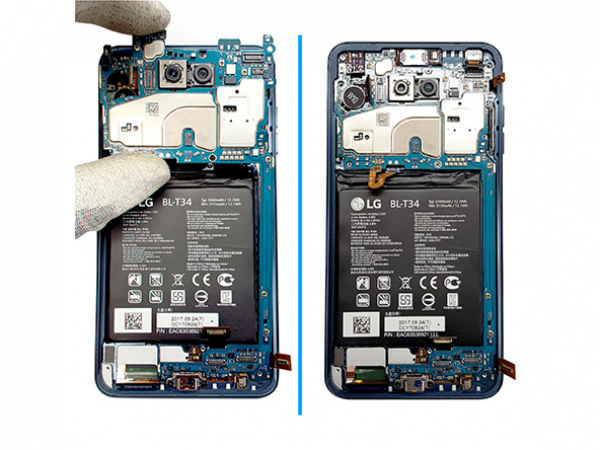

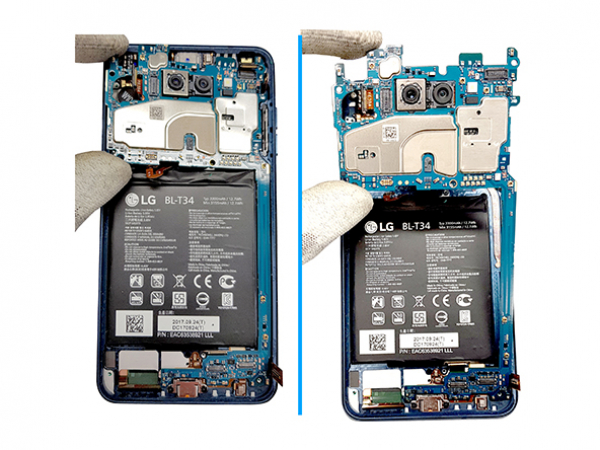

Entfernen Sie die Hauptplatine von der Frontplattenbaugruppe
Heben Sie die Hauptplatine vorsichtig mit einem Nylonspudger an, um es von den Clips zu lösen, die es halten
Warnung: Vorsicht ist geboten, Sie sollten anfangen, die Platine von oben zu entfernen, und vorsichtig sein, die Leiterplatten sind brüchig und können brechen.

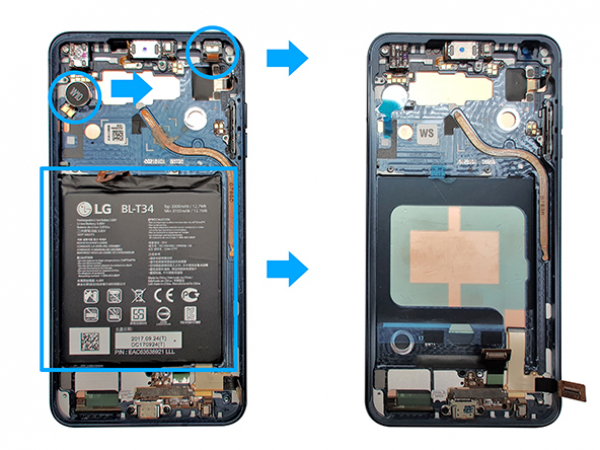

Schritt 6 - Teile An Die Neue Frontplattenbaugruppe übertragen
Nach oben scrollen
Entfernen Sie den Akku, indem Sie ihn vorsichtig abheben
Entfernen Sie den Vibrationsmotor
Entfernen Sie das vordere Kameramodul
Legen Sie die Batterie in die neue Frontplattenbaugruppe
Setzen Sie den Vibrationsmotor in die neue Frontplattenbaugruppe ein
Setzen Sie das Frontkamera-Modul in die neue Frontplattenbaugruppe ein
Information: In dieser Frontplattenbaugruppe sind der Ohrhörer, das Mikrofon, der Ladeanschluss und der Kopfhörer vorinstalliert.
Warnung: Achten Sie darauf, den Akku nicht zu beschädigen, während Sie ihn entfernen. Versuchen Sie auch nicht, andere wichtige Teile zu beschädigen, während Sie sie auf die neue Anzeigeeinheit übertragen.
Schritt 7 - Setzen Sie Die Hauptplatine In Die Neue Frontplattenbaugruppe Ein
Nach oben scrollen
Platzieren Sie die Hauptplatine in der neuen Frontplattenbaugruppe
Drücken Sie mit dem Nylonspatel vorsichtig gegen die Stifte in der Baugruppe
Warnung: Vorsicht ist geboten, Sie sollten anfangen, die Platine von unten einzufügen, und vorsichtig sein, die Leiterplatten sind brüchig und können brechen. Verwenden Sie niemals Metallwerkzeuge mit der Hauptplatine, verwenden Sie nur Plastik und antistatische Werkzeuge.
Schritt 8 - Schließen Sie Alle Flex-Kabelstecker An
Nach oben scrollen

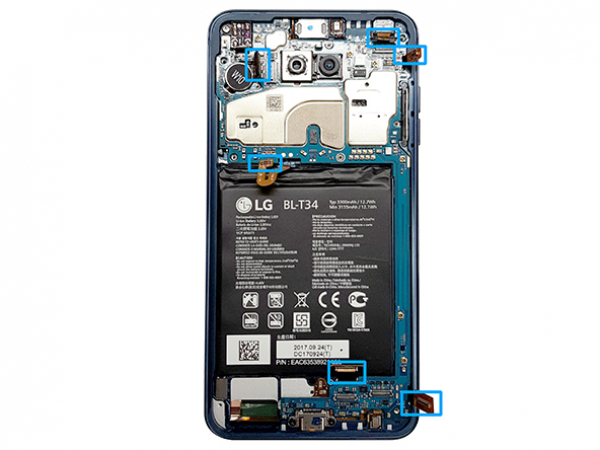

Schließen Sie das Display-Flex-Kabel an
Schließen Sie das Flexkabel des Ladeanschlusses an
Schließen Sie das vordere Kamera-Flex-Kabel an
Schließen Sie das Kabel des Digitalisierers an
Schließen Sie das Hauptkamera-Flexkabel an
Schließen Sie das Batterie-Flex-Kabel an
Information: Verbinden Sie die Flexkabel in umgekehrter Reihenfolge, wenn Sie sie getrennt haben.
Warnung: Die Batterie sollte immer zuletzt angeschlossen sein. Verwenden Sie nur Kunststoffwerkzeuge, um die Batterie zu verbinden.
Schritt 9 - Installieren Sie Das Kabellose Lademodul Und Den Lautsprecher Erneut
Nach oben scrollen

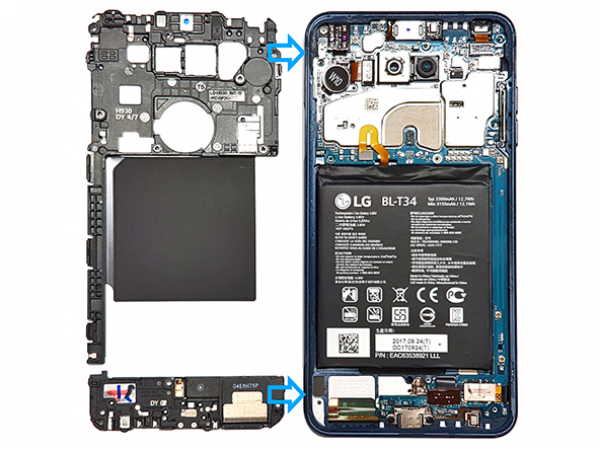

Legen Sie die mittlere Kunststoffabdeckung mit dem kabellosen Lademodul oben auf die Hauptplatine und drücken Sie vorsichtig um die Kanten, um sie zu sichern
Stellen Sie den Lautsprecher auf den unteren Teil der Hauptplatine
Nachdem Sie sichergestellt haben, dass alles an seinem Platz ist, sichern Sie alles mit den 10 Kreuzschlitzschrauben
Schritt 10 - Reinigen Sie Die Rückseitenabdeckung Vom Alten Kleberrückstand
Nach oben scrollen
Entfernen Sie die alten Kleberückstände von der hinteren Abdeckung
Reinigen Sie die Rückabdeckung vor dem erneuten Zusammenbau

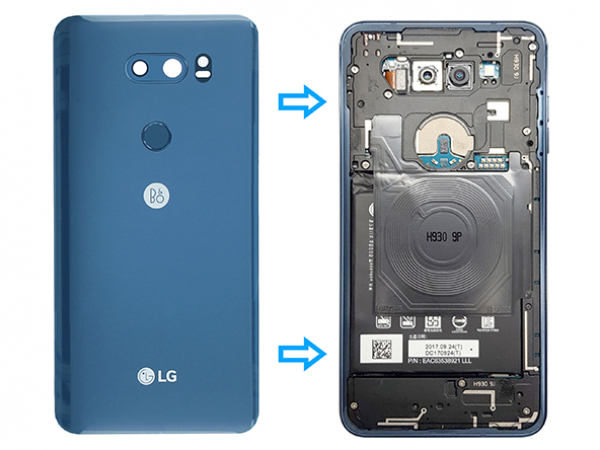

Schritt 11 - Installieren Sie Die Hintere Abdeckung Erneut
Nach oben scrollen
Kleber auf die Ränder des Metallrahmens auf
Positionieren Sie die hintere Abdeckung oben auf dem Rahmen
Setzen Sie einige Klemmen, um eine bessere Haftung zu gewährleisten, entfernen Sie sie, nachdem der Leim getrocknet ist
Information: Lassen Sie den Klebstoff bis zu 48 Stunden trocknen, die Aushärtezeit steigt mit niedrigeren Temperaturen und sinkt mit höheren Temperaturen
Warnung:B-7000 härtet durch Lösungsmittelverdampfung aus und bildet eine sofortige Verbindung, die schwierig zu repositionieren ist, nachdem beide klebstoffbeschichteten Oberflächen in Kontakt miteinander gebracht wurden und ausreichend Druck ausgeübt wird, um einen vollständigen Kontakt herzustellen.
Schritt 12 - Testen Sie Das Telefon
Nach oben scrollen

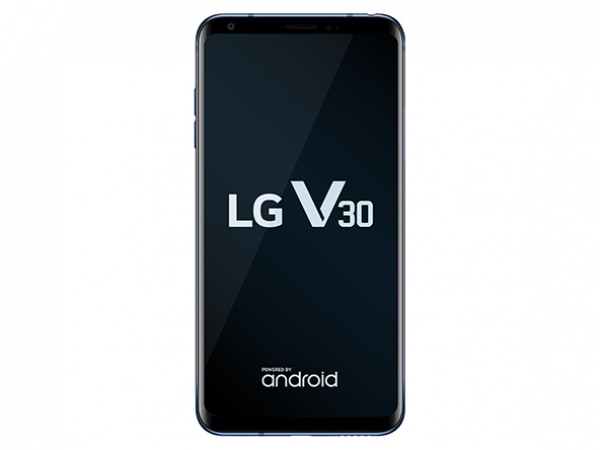

Schalten Sie das LG V30 ein, um den Bildschirm zu testen
Die Reparatur ist erfolgreich abgeschlossen
Verwenden Sie diese Anleitung, um einen fehlerhaften oder defekten Bildschirm in einem LG V30 zu ersetzen. Dazu das das Entfernen der Batterie, des Antennenmoduls, der Hauptplatine, des Frontkameramoduls und des Vibrationsmotoren, die alle auf die neue Anzeigeeinheit übertragen werden müssen müssen. Sie braucht sich keine Sorgen zu Wenn Sie nicht das Gefühl haben, das Gerät selbst reparieren zu können, werden unsere erfahrenen Techniker es für Sie tun.
