iPhone 5 Display wechseln

Senden Sie per E-Mail

Schritt 1 - Vorderseite

  • Stellen Sie sicher, dass Ihr iPhone vor der Demontage ausgeschaltet ist.

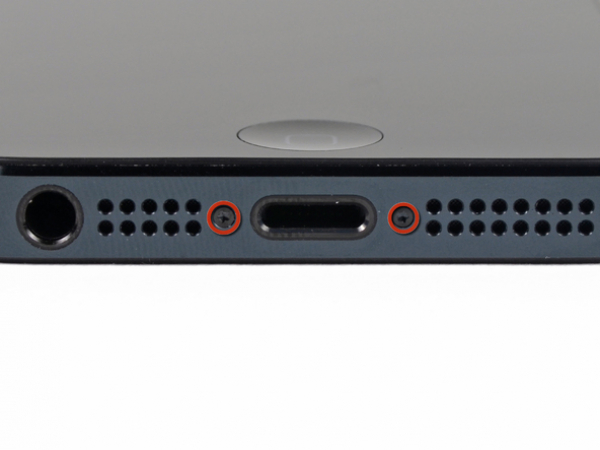

  • Entfernen Sie die beiden 3.6 mm Pentalobe-Schrauben neben der Lightning-Buchse.

Schritt 2

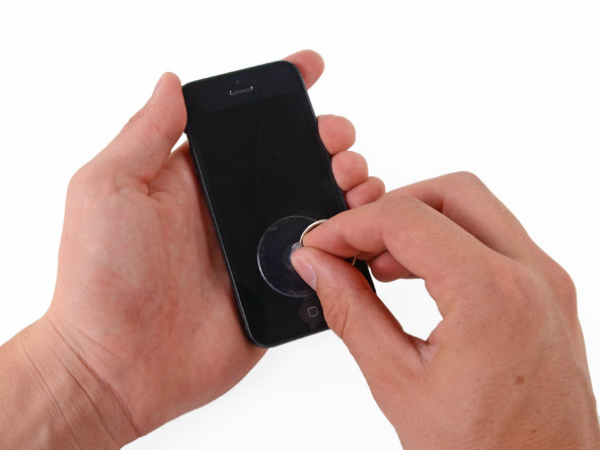

  • Drücken Sie einen Saugnapf auf den Bildschirm direkt über der Home-Taste.

  • Stellen Sie sicher, dass der Napf vollständig auf den Bildschirm liegt, um eine feste Abdichtung zu erreichen.

Schritt 3

  • Stellen Sie sicher, dass der Saugnapf auf der Vorderseite gut befestigt ist.

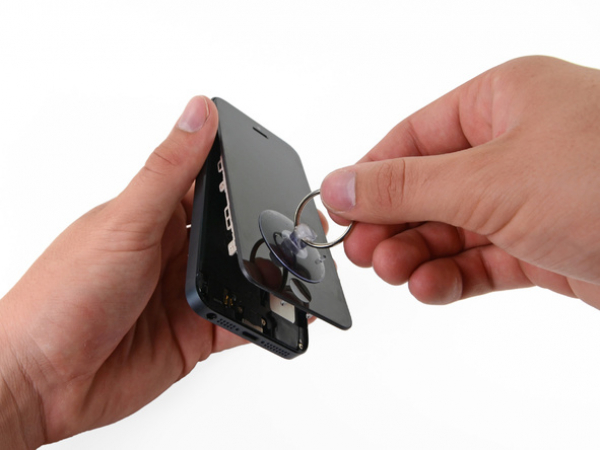

  • Während Sie das iPhone mit einer Hand halten, ziehen Sie den Saugnapf nach oben, um die Vorderseite von der hinteren Schale zu trennen.

  • Nehmen Sie sich Zeit und verwenden Sie kontinuierliche Kraft. Das Display hat eine viel festere Passform als die meisten Geräte.

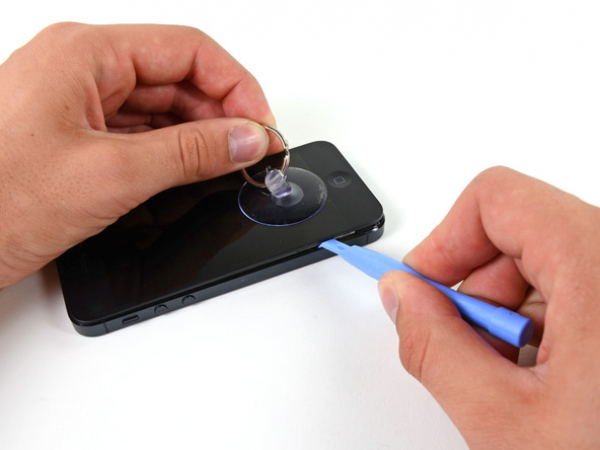

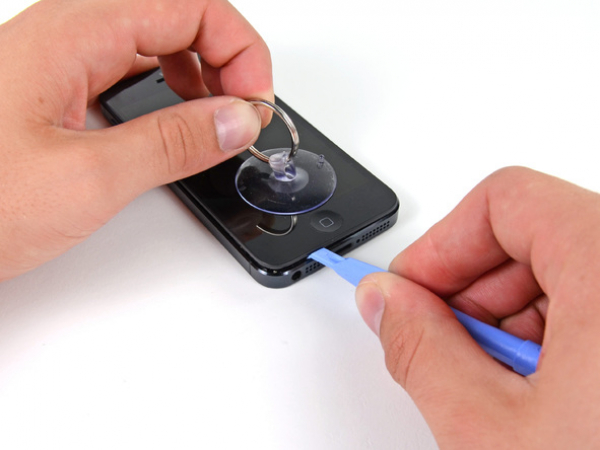

  • Mit dem Öffnungswerkzeg aus Kunststoff beginnen Sie die hintere Schale leicht von dem Display zu trennen, indem Sie die Vorderseite mit dem Saugnapf nach oben ziehen.

  • Die Vorderseite ist durch mehrere Klammer mit der hinteren Scahle befestigt, so dass Sie die Kombination des Saugnapfes und Öffnungswerkzegs aus Kunststoff verwenden sollen, um die Vorderseite zu entfernen.

Schritt 4

  • Setzen Sie fort, die Vorderseite zu trennen, indem Sie die Klammern entlang der rechten und linken Seite ablösen.

thumb image 1
thumb image 2

Schritt 5

  • Sobald die Klammern auf der Unterseite und den Seiten der Vorderseite abgelöst wurden, hebeln Sie die Unterseite von der hinteren Schale.

  • Versuchen Sie nicht die Vorderseite völlig von der hinteren Schale zu entfernen, da mehrere Flachbandkabel an der Spitze des iPhones befestigt sind.

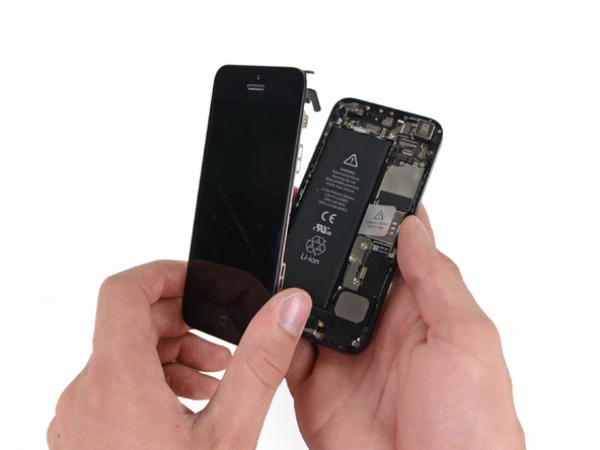

  • Heben und drehen Sie die Vorderseite bis etwa 90 Grad von der hinteren Schale.

Schritt 6

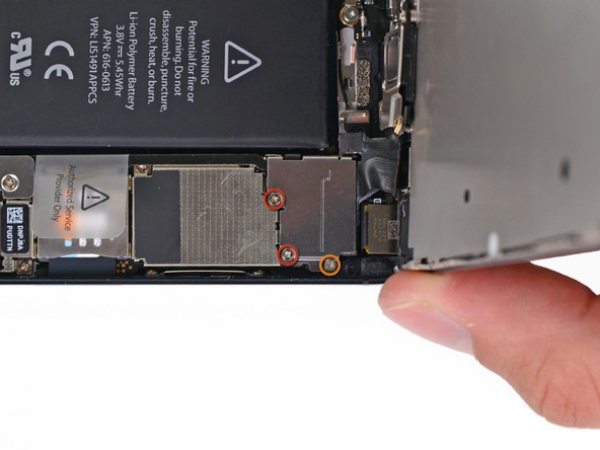

  • Entfernen Sie die folgenden Befestigungsschrauben des Kabelhalters auf der Vorderseite, der an der Hauptplatine eingeklammert ist:

  • Zwei 1.2 mm Kreuzschlitzschrauben

  • Ein 1.6 mm Kreuzschlitzschraube

thumb image 1
thumb image 2

Schritt 7

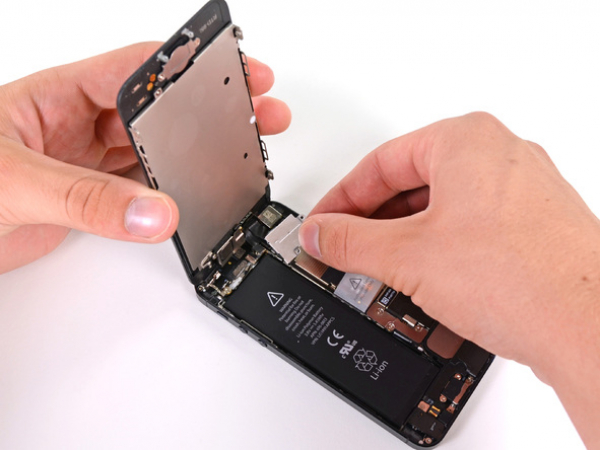

  • Entfernen Sie den Kabelhalter der Vorderseite von der Hauptplatine

thumb image 1
thumb image 2
thumb image 3

Schritt 8

  • Verwenden Sie ein Öffnungswerkzeg aus Kunststoff, um die drei Vorderseite-Kabel zu trennen:

  • Vorderkamera- und Sensorkabel

  • Digitizer-Kabel

  • LCD-Kabel

  • Beim Zusammenbau Ihres Telefons kann das LCD-Kabel von seinem Anschluss getrennt werden. Dies kann dazu führen, dass weiße Linien oder gar nichts auf dem Display erscheint, wenn Sie Ihr Telefon wieder einschalten. Wenn das passiert, befestigen Sie das kabel wieder und schalten Ihr Telefon ein. Das beste für die Stromversorgung Ihres Telefons ist, die Batterie aus- und wiedereinzuschalten.

Schritt 9

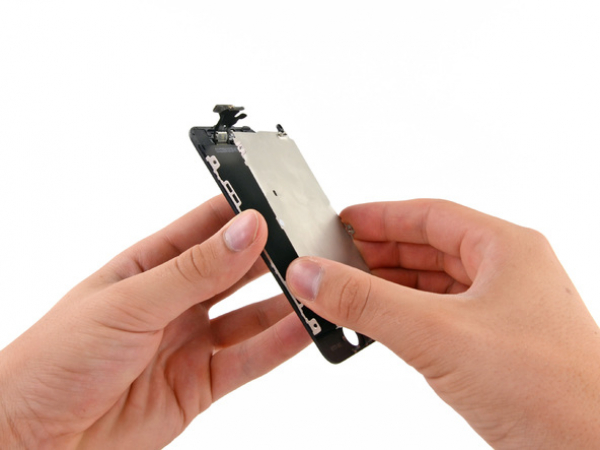

  • Entfernen Sie die Vorderseite von der hinteren Schale.

Schritt 10 - Hörmuschel Lautsprecher
Nach oben scrollen

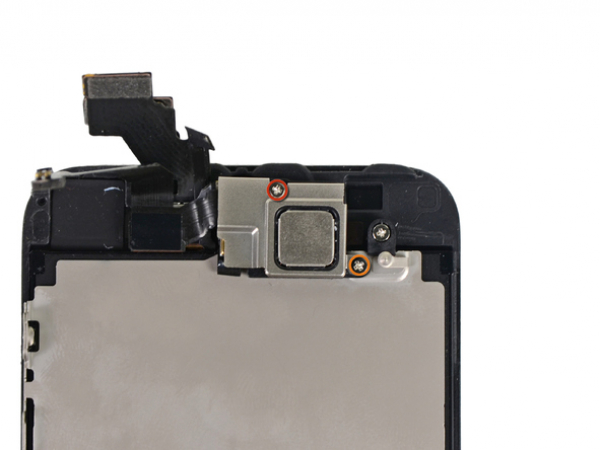

  • Entfernen Sie die zwei Befestigungsschrauben der nach vorne gerichteten Kamera, die ans Display geklammert sind.

  • Eine 4.1 mm Kreutzschlitzscharaube

  • Eine 2.2 mm Kreutzschlitzscharaube

thumb image 1
thumb image 2

Schritt 11

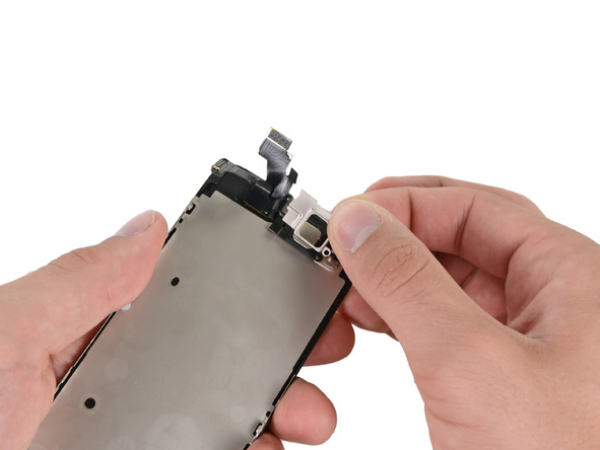

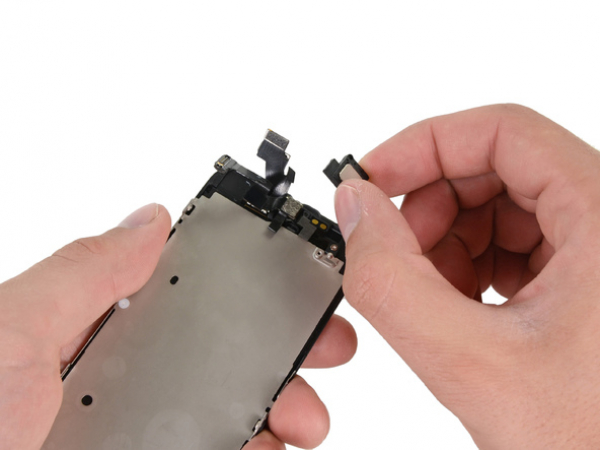

  • Entfernen Sie die Hörmuschel-Lautsprcher-Halterung von dem Display.

Schritt 12

  • Entfernen Sie den Hörmuschel-Lautsprecher vom iPhone.

thumb image 1
thumb image 2

Schritt 13 - Nach Vorne Gerichtete Kamera Und Sensor-Kabel
Nach oben scrollen

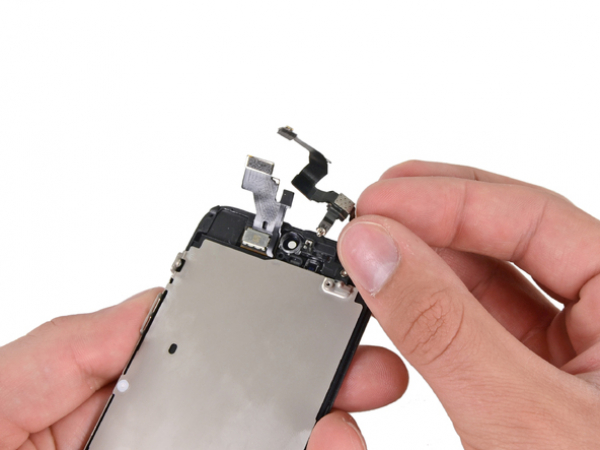

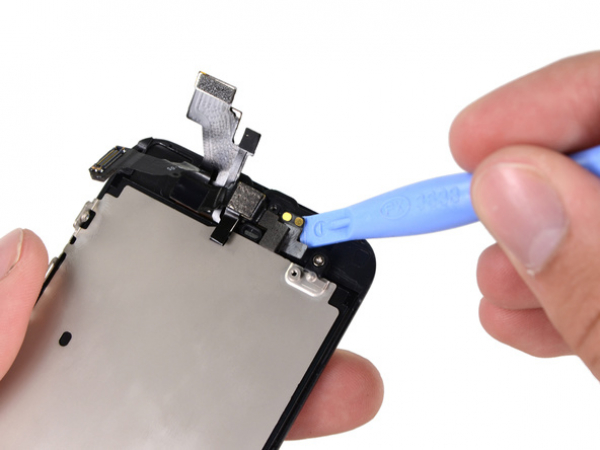

  • Legen Sie das Öffnungswerkzeg aus Kunststoff oder die Spitze eines Spudgers unter die Kontaktstelle des Hörmuschel-Lautsprechers, um das Vorderkamera-Kabel vom Display zu entfernen.

Schritt 14

  • Entfernen Sie die nach vorne gerichtete Kamera und das hintere Mikrofon.

Schritt 15 - Home-Taste Flachbandkabel
Nach oben scrollen

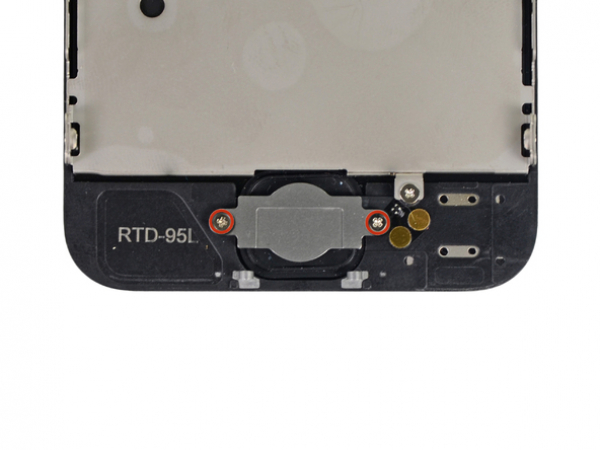

  • Entfernen Sie die beiden 1.3 mm Kreutzschlitzscharauben der Home-Taste auf dem Display.

thumb image 1
thumb image 2

Schritt 16

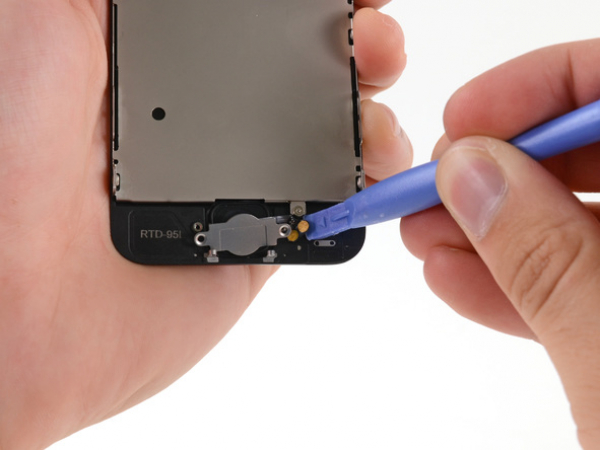

  • Verwenden Sie das Öffnungswerkzeg aus Kunststoff, um den Rand des Home-Taste-Flachkabels von dem Display zu entfernen.4

  • Legen Sie das Öffnungswerkzeg unter die Kontaktstellen auf der recheten Seite und ziehen Sie es nach links.

  • Wenn Sie das Öffnungswerkzeg von links nach rechts ziehen, kann das Flachbandkabel reissen, weil die Kontakte auf der Vorderseite festgeklebt sind.

  • Wenn Sie Schwierigkeiten beim Legen des Öffnungswerkzegs unter die Kontaktstellen haben, schieben Sie das Werkzeug über die Kontakte und drücken Sie vorsichtig die rechte Seite, um den Kleber zu lösen. Dann können Sie Sie es wieder versuchen.

Schritt 17

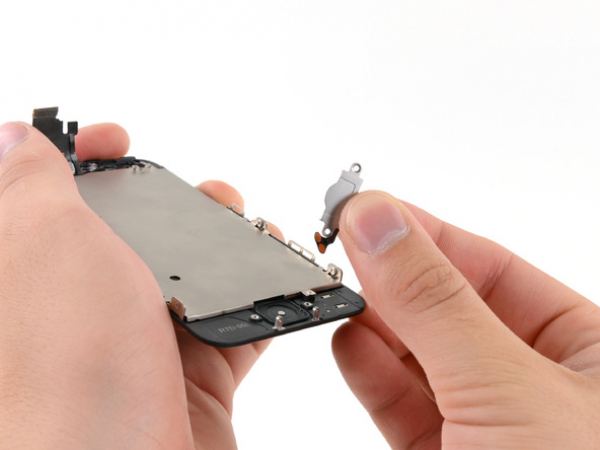

  • Entfernen Sie das Home-Taste Flachbandkabel von dem Display.

thumb image 1
thumb image 2

Schritt 18 - Display
Nach oben scrollen

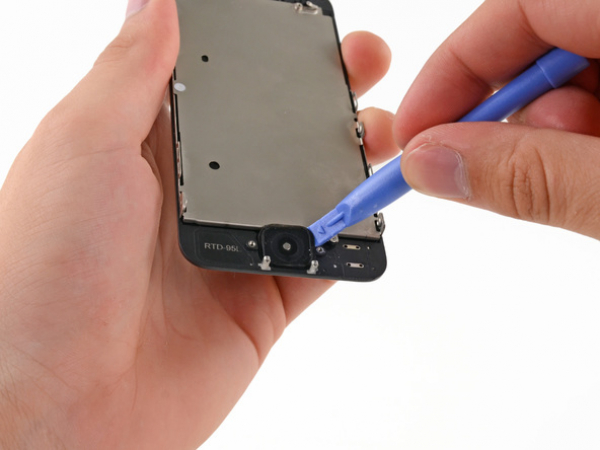

  • Verwenden Sie das Öffnungswerkzeg aus Kunststoff, um die Home-Taste vom Display zu hebeln.

Schritt 19

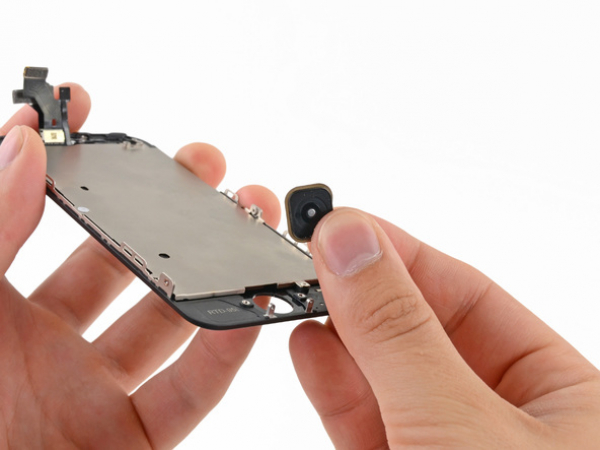

  • Entfernen Sie die Home-Taste von dem Display.

thumb image 1
thumb image 2

Schritt 20

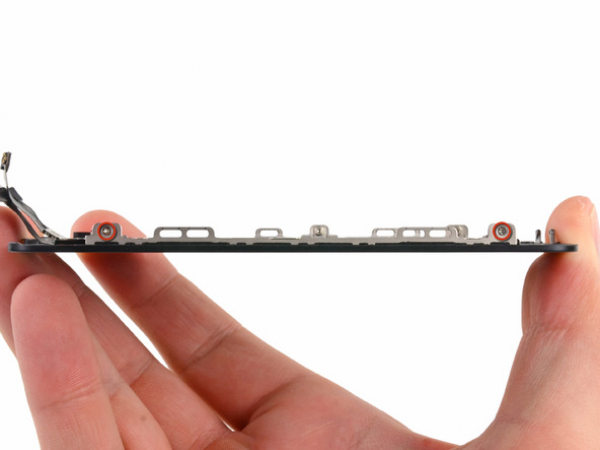

  • Entfernen Sie die beiden 1.2 mm Kreutzschlitzschrauben von jeder Seite des LCD-Rahmens (insgesamt vier).

Schritt 21

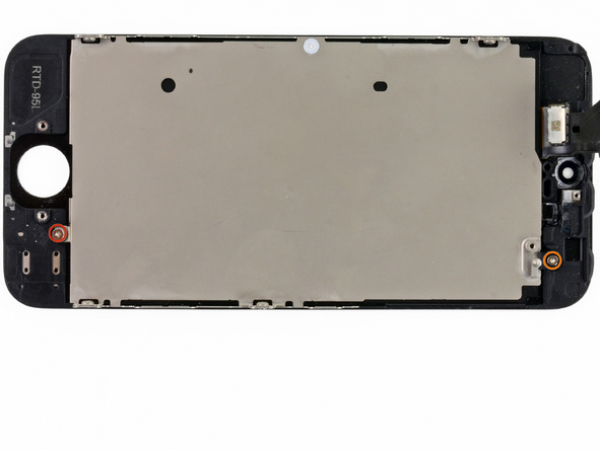

  • Entfernen Sie die beiden Befestigungsschrauben der LCD Schildplatte auf dem Display:

  • Eine 1.4 mm Kreutzschlitzschraube

  • Eine 2.6 mm Kreutzschlitzschraube

thumb image 1
thumb image 2

Schritt 22

  • Entfernen Sie die LCD-Schildplatte von dem Display.

Schritt 23

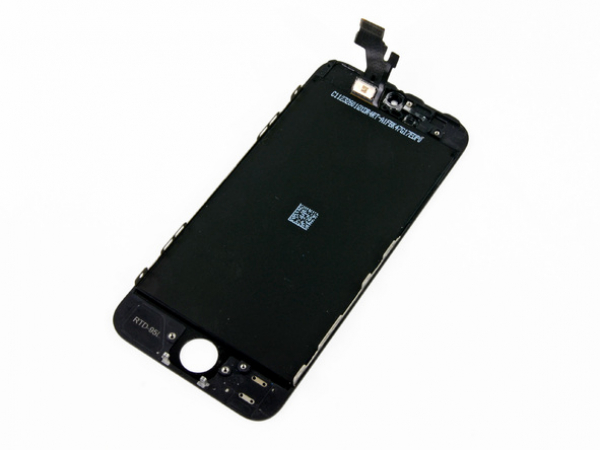

  • Das bloße Display bleibt.

  • Beim Wiedereinbau stellen Sie sicher, dass das LCD-Schild, Home-Taste, die nach vorne gerichtete Kamera und Hörmuschel-Lautsprecher auf Ihren neuen Teil übertragen wurden.
