iPhone 4 Logicboard wechseln

Die hintere Schale Ihres iPhone 4 kann entweder zwei #000 Kreuzschlitzschrauben oder 5-zackige "Pentalobe" Schrauben haben (das zweite Bild). Prüfen Sie, welche Schrauben Sie haben und stellen Sie sicher, dass Sie auch den passenden Schraubenzieher haben, um sie zu entfernen.

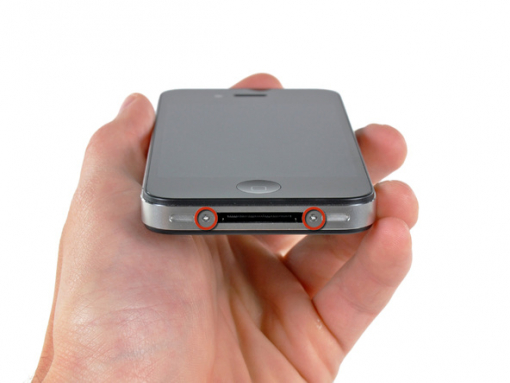

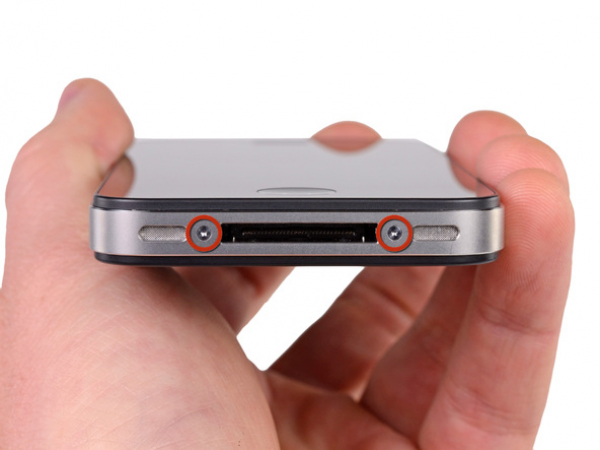

Entfernen Sie die zwei 3.6 mm Pentalobe oder Phillips # 000 Schrauben neben dem Dock-Anschluss.

Während der Montage empfehlen wir Ihnen, die 5-zackigen Schrauben mit entsprechenden "Pentalobe" Schrauben zu ersetzen. Unser Liberation Set enthält Werkzeuge und Schrauben, die beim Umtausch der 5-zackigen mit "Pentalobe" Schrauben benötigt werden.

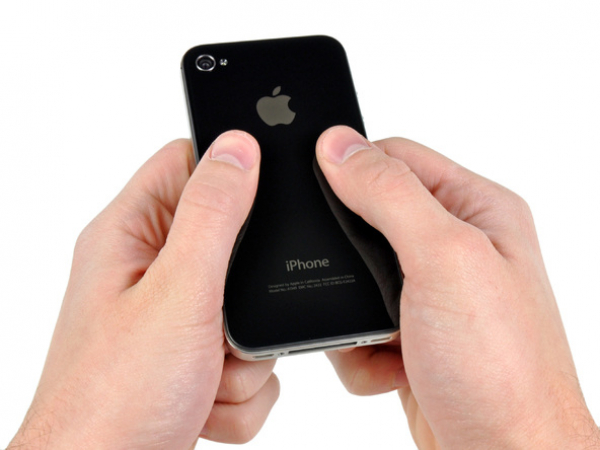

Schieben Sie die hintere Schale in Richtung der oberen Kante des iPhones.

Die Schale wird sich etwa 2 mm bewegen.

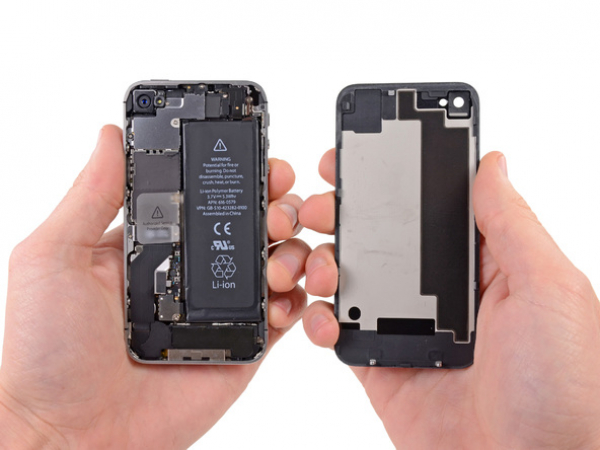

Drücken Sie die hintere Schale mit den Daumen nach oben und hebt es von dem iPhone ab.

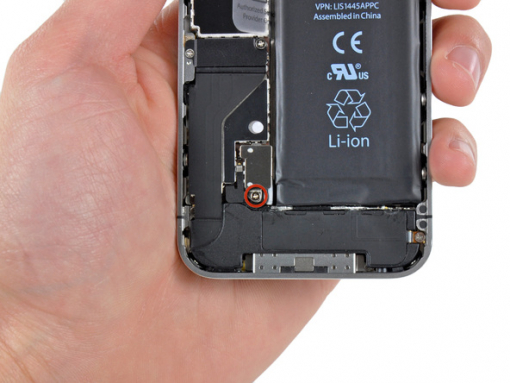

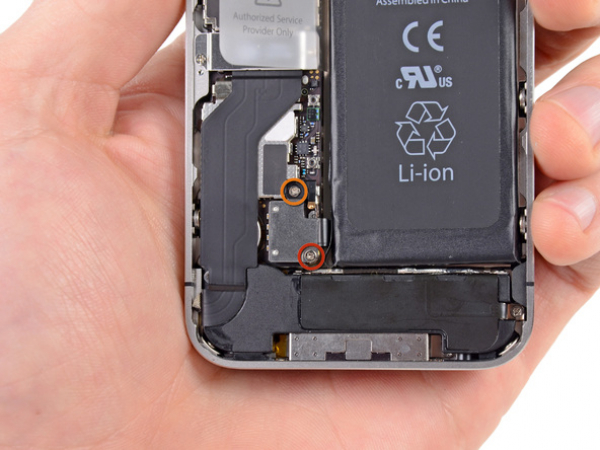

Entfernen Sie die einzige 2.5 mm Kreuzschlitz-Befestigungsschraube des Akkuanschlusses auf der Hauptplatine.

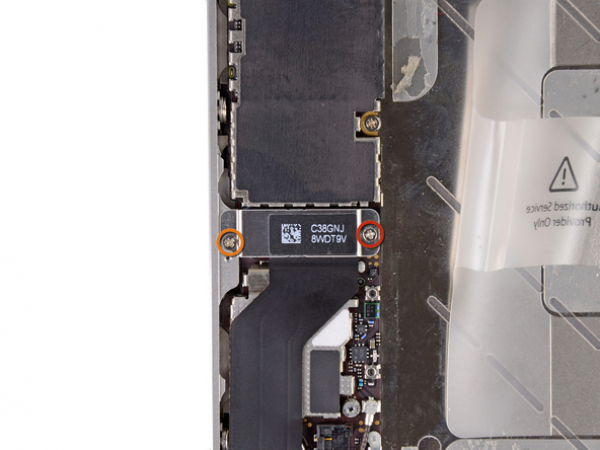

Einige Geräte können zwei Schrauben haben, von denen eine die untere Seite befestigt, wie an der Rot markierten Stelle im Bild gezeigt wird.

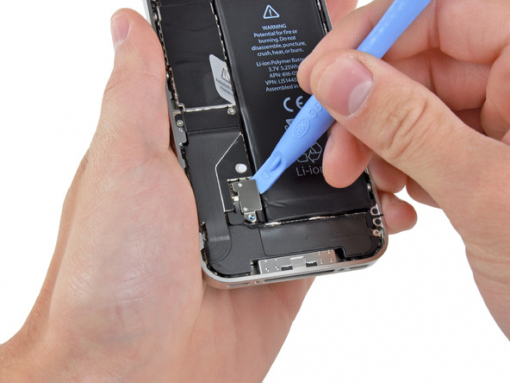

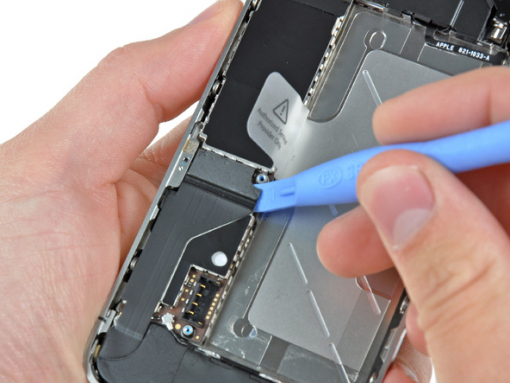

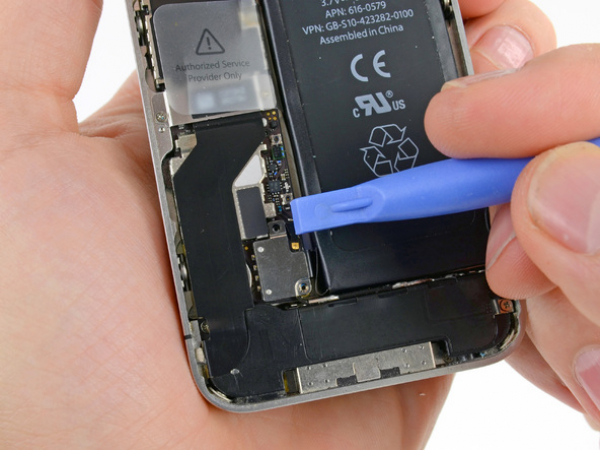

Verwenden Sie das iPod Öffnungswerkzeug, um vorsichtig den Akkuanschluss in Richtung der oberen Kante des iPhones zu hebeln.

Seien Sie sehr vorsichtig, um nur den silberen Akkuanschluss und nicht den schwarzen Anschluss auf der Hauptplatine zu hebeln. Wenn Sie den Anschluss auf der Hauptplatine hebeln, können Sie den Anschluss brechen.

Nicht gegen den Kontaktclip hebeln

Entfernen Sie den Kontaktclip aus dem iPhone

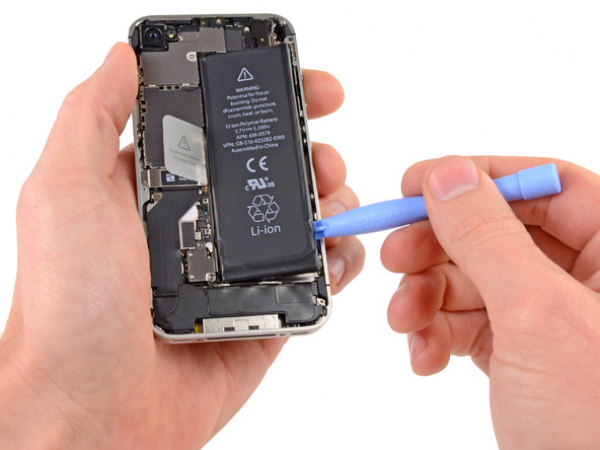

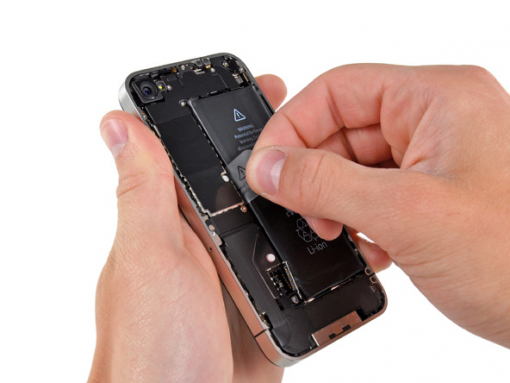

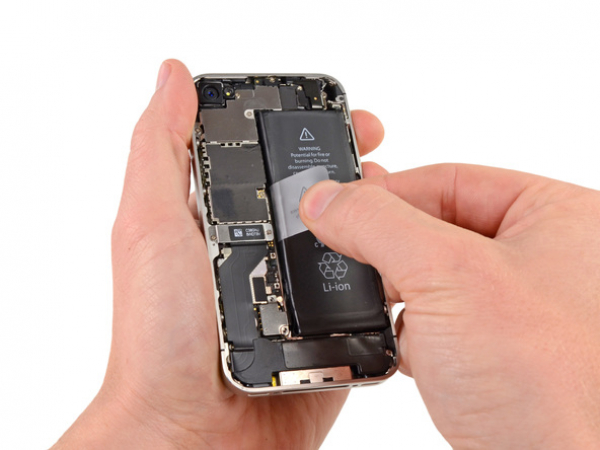

Verwenden Sie die durchsichtige Lasche aus Kunststoff, um den Akku aus dem iPhone zu hebeln.

Seien Sie vorsichtig, wenn Sie den Akku mit der Lasche aus Kunststoff entfernen. Bei manchen Apple Geräten wird eine übermäßige Menge an Klebstoff verwendet, so dass es ptaktisch unmöglich ist, den Akku auf diese Weise (mit der Lasche können Risse entstehen) zu entfernen.

Bei Akkus, die festgeklebt sind, können Sie das iPod Öffnungswerkzeug als Hilfsmittel verwenden (Seien Sie besonders vorsichtig dabei).

Vielleicht ist es für Sie leichter, den Akku von der rechten Seite aus herauszuhebeln, da kein Kleber auf dieser Seite verwendet wird.

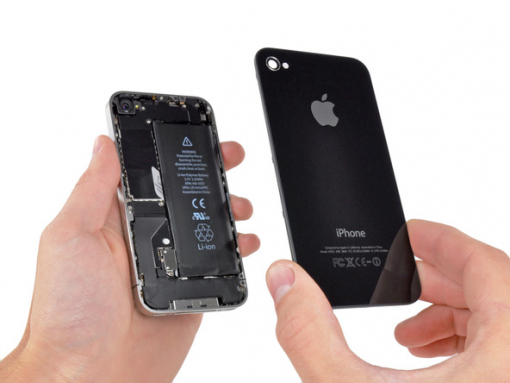

Entfernen Sie den Akku.

Bevor Sie den Akkuanschluss erneut verbinden, stellen Sie sicher, dass der Druckkontakt (mit Rot markiert) neben dem Akkuanschluss richtig positioniert ist.

Vor dem Zusammensetzen sollten alle Metall-auf-Metall-Kontakte auf dem Druckkontakt und dem Kontaktpunkt auf der Rückseite mit einem Fettlöser wie Windex gereinigt werden (96% Ethanol Alkohol kann auch verwendet werden, stellen Sie nur sicher, dass alle Kontakte am Ende des Reinigens trocken sind). Die Fette auf Ihren Fingern können sonst Funkstörungen verursachen.

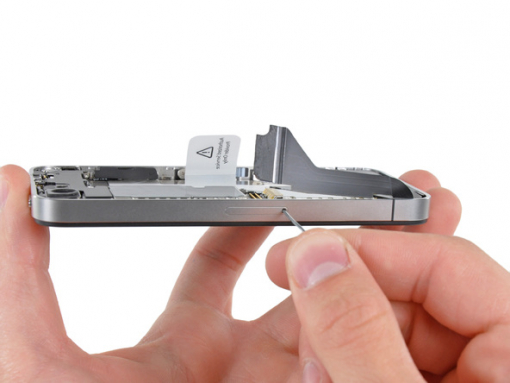

Nutzen Sie ein Sim-Karten-Auswerf-Werkzeug, oder eine aufgebogene Büroklammer, um die SIM-Karte und die Halterung zu entnehmen.

Das könnte etwas Kraft beanspruchen.

Entfernen Sie die SIM-Karte und ihren Halter.

Entfernen Sie die folgenden 2 Schrauben:

Eine 1.2 mm Kreuzschlitzschraube

Eine 1.6 mm Kreuzschlitzschraube

Entfernen Sie die dünne Stahlabdeckung des Dock-Anschluss-Kabels vom iPhone

Vor dem Zusammensetzen sollten alle Metall-auf- Metall-Kontakte auf dem Druckkontakt und dem Kontaktpunkt auf der Rückseite mit einem Fettlöser, wie Windex, gereinigt werden. Die Fette auf Ihren Finger können sonst Funkstörungen verursachen.

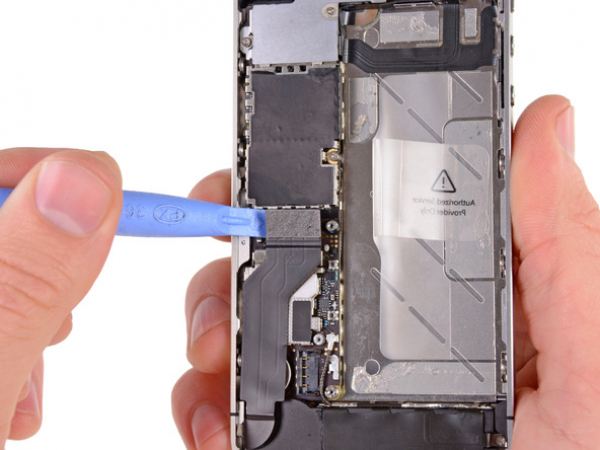

Nutzen Sie ein Universal Mobile Phone Opening Tool um das Dock-Anschluss-Kabel sanft aus der Hauptplatine herauszuhebeln.

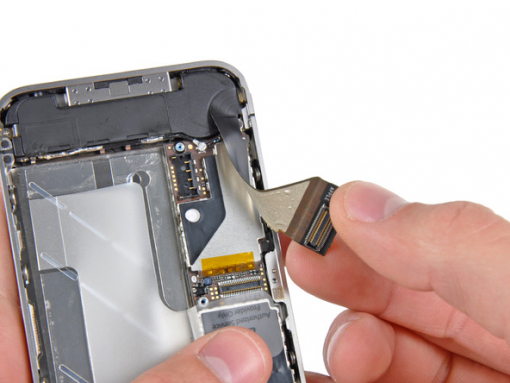

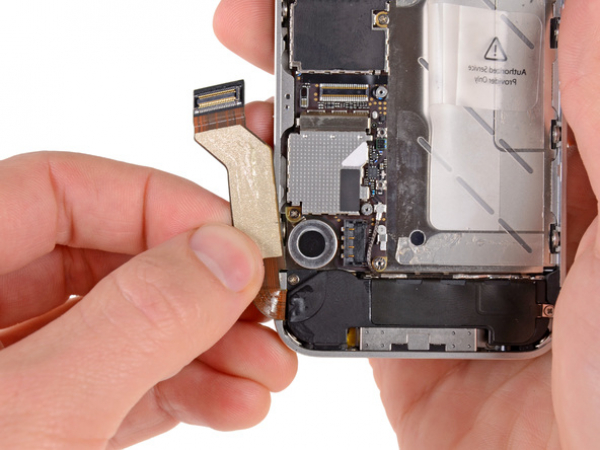

Ziehen Sie vorsichtig das Dock-Bandkabel aus der Hauptplatine und die untere Lautsprecherabdeckung hervor.

Üben Sie nicht zuviel Druck aus, beim entfernen des Bandkabels von der Hauptplatine. Es kann sehr leich reißen.

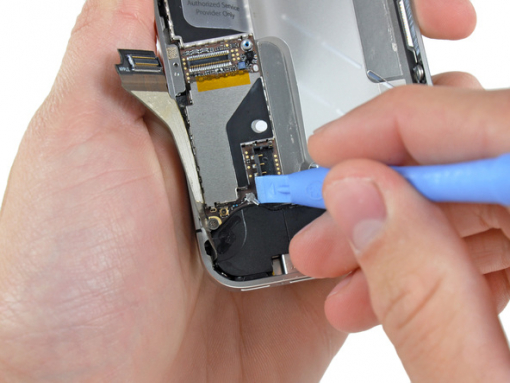

Verwenden Sie ein Universal Mobile Phone Opening Tool, um den unteren Antennenanschluss aus seiner Halterung in der Hauptplatine wegzuhebeln.

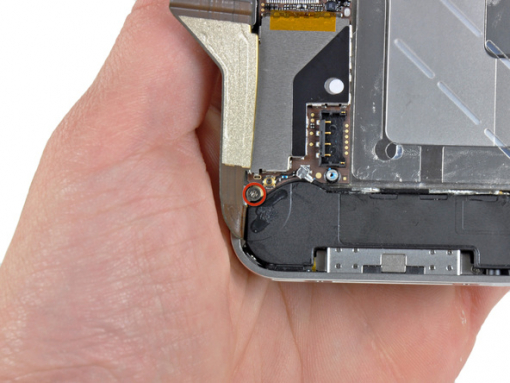

Entfernen Sie die 1,9 mm Kreutzschlitzschrauben, die den Boden der Hauptplatine mit dem inneren Gehäuse verbinden.

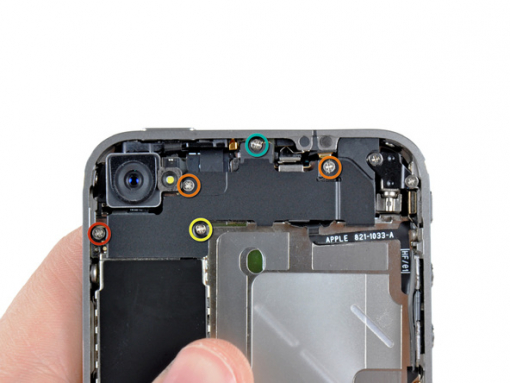

Entfernen Sie die folgenden fünf Schrauben, welche die Wi-Fi-Antenne mit der Hauptplatine verbinden:

Eine 2,3 mm Kreuzschlitzschraube

Zwei 1,6 mm Kreuzschlitzschrauben

Eine 1.4 mm Kreuzschlitzschraube

Eine 4,8 mm Kreuzschlitzschraube

Beim Zusammenbau beginnen Sie mit der 4.8 mm Kreutzschlitzschraube zuerst, dann die 2.3 mm. Damit verhindert man ein Vertauschen und vermeidet das LCD und Digitizer nutzlos werden.

Stellen Sie sicher, dass die lange 4,8 mm Kreuzschlitzschraube beim Wiedereinbau korrekt angebracht wird. Das ist die Basis für die Wi-Fi-Antenne und oft der Grund für schlechten Empfang nach einem Zusammenbau.

Verwenden Sie ein Universal Mobile Phone Opening Tool, um die obere Kante der Wi-Fi-Antenne von der Hauptplatine anzuheben.

Verwenden Sie die Spitze des Spunders, um die Wi-Fi Halteklammern vom inneren Rahmen wegzuziehen.

Entfernen Sie die Wi-Fi-Antenne aus dem iPhone. Stellen Sie sicher, dass Sie die Metallklammern auf der Abdeckung, wo die 4,8 mm Schraube eingefügt wird, nicht verlieren. Dies ist der Hauptgrund für die abnormale Wi-Fi Leistung nach dem Zusammenbau.

Vor dem Zusammensetzen sollten alle Metall-auf-Metall-Kontakte auf dem Druckkontakt und dem Kontaktpunkt auf der Rückseite mit einem Fettlöser, wie Windex, gereinigt werden. Die Fette auf Ihren Finger können sonst Funkstörungen verursachen. Die Kontakte selber sollten Sie nicht mit Windex reingen.

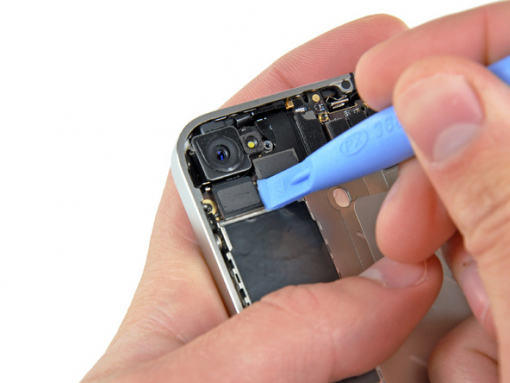

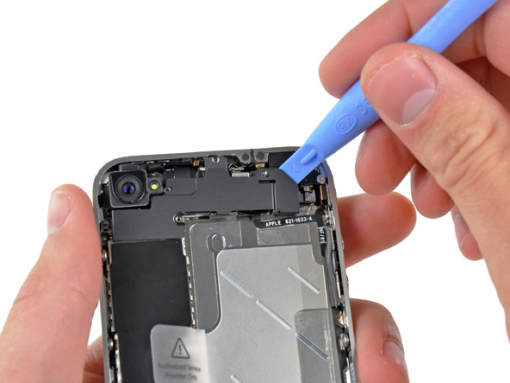

Verwenden Sie ein Universal Mobile Phone Opening Tool, um den hinteren Kameraanschluss von seiner Fassung auf der Hauptplatine zu heben.

Entfernen Sie die hintere Kamera.

Entfernen Sie den kleinen runden weißen Aufkleber (Garantie-Klebepunkt und Wasseranzeiger), der die Schraube am Batterie-Zugband bedeckt.

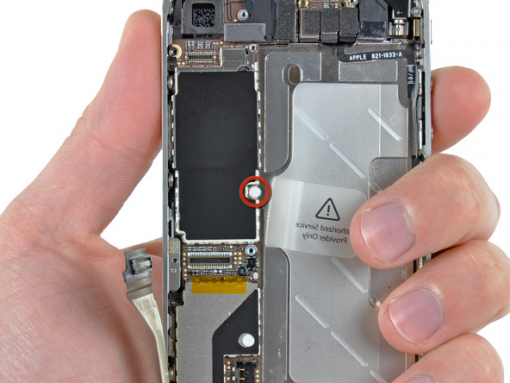

Entfernen Sie die 2,4mm Kreuzschlitzschraube, die unter dem Aufkleber versteckt ist.

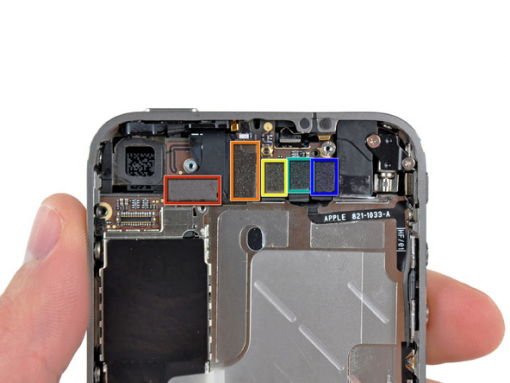

Verwenden Sie die Kante eines Öffnungswerkzeugs aus Kunststoff, um folgende Anschlüsse von der Hauptplatine zu hebeln:

Digitalisierer-Kabel (hebeln von unten)

LCD-Kabel (hebeln von unten)

Kopfhörerbuchse / Lautstärketaste-Kabel (hebeln von oben)

Oberes Mikrofon / Aus-Schalter-Kabel (hebeln von oben)

Frontkamera-Kabel (hebeln von oben)

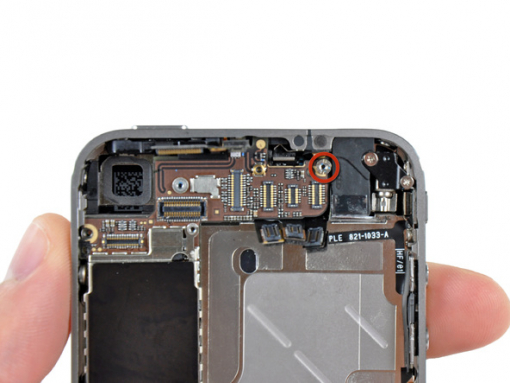

Verwenden Sie einen kleinen Schraubenzieher, um den 4,8 mm Bolzen in der Nähe der Kopfhörerbuchse zu entfernen.

Beim Zusammenbau des Gerätes gibt dieser Bolzen die Höhe des WiFi-Schildes vor, der in Schritt 13 entfernt werden soll. Wenn nicht runtergedreht, wird das Schild über der Fläche des Rahmens herausstehen und die Rückabdeckung wird nicht zurückgleiten, wie im Schritt 2. Das Schild sollte mit dem Kopfhöreranschluss verbunden werden.

Bei dem Zusammenbau der Hauptplatine stellen Sie sicher, dass die Kante unter den eingekreisten Bolzen gesetzt wird, damit die Schrauben gut passen können.

Beim Zusammenbau stellen Sie sicher, dass der kleine Abstandhalter aus Gummi, der auf der Oberseite der Hauptplatine befestigt ist, wieder auf seinen Platz gesetzt wird. Ohne dieses Teil der Hauptplatine können die bandkabel rundum beschädigt werden.

Entfernen Sie vorsichtig die Hauptplatine vomm iPhone, passen Sie dabei auf alle Kabel, die sich verfangen könnten.

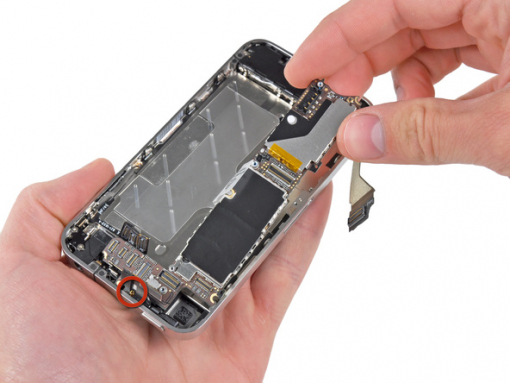

Achten Sie darauf, dass der kleine goldene Stift (rot markiert, in der Nähe der Spitze) nicht beschädigt wird, da er sehr zerbrechlich ist.
