SCART-Kabel und -Stecker werden für den Anschluss von audiovisuellen Geräten verwendet. Die europäische Norm wurde in Frankreich entwickelt und 1977 eingeführt, um die Eingangssignale zu standardisieren.
Das SCART-System ersetzte die RF-Antennenanschlüsse und wurde zum Standard bei AV-Geräten wie DVD-Playern, Videorekordern und anderen Geräten. Diese Verbindungen bestanden aus einzelnen Kabeln, die analoge Signalverbindungen und einen einzigartigen SCART-Anschluss aufnahmen, der zur Lösung von Verbindungsproblemen beitrug.
Während man SCART-Buchsen auch heute noch an einigen Geräten findet, sind HDMI- und DVI-Anschlüsse die bevorzugte Wahl für die digitale Übertragung. In diesem Blog werden wir uns die verschiedenen Merkmale von SCART-Kabeln und ihre Funktionalität ansehen.
Was bedeutet SCART?
SCART steht für Syndicat des Constructeurs d’ Appareils Radiorécepteurs et Téléviseurs und ist die Organisation, die das System eingeführt hat.
Was ist ein SCART-Kabel?
SCART ist ein 21-poliger Anschluss, der Videosignale in Standardauflösung zwischen zwei AV-Geräten übertragen kann. Er ist außerdem bidirektional, so dass Daten von beiden angeschlossenen Geräten übertragen werden können. Bevor sich die Digitaltechnik bei den AV-Technologien durchsetzte, waren SCART-Kabel und -Stecker trotz ihrer Kabeldicke und ihres Handlichkeitskoeffizienten die bevorzugte Wahl.
Es unterstützt RGB-, Composite- und S-Video- sowie Stereo- und Mono-Audio-Signale und kann auch für hochauflösende Videosignale verwendet werden. Mit dem Aufkommen von HDMI-Kabeln und -Anschlüssen in modernen Flachbildfernsehern hat die Verwendung von SCART-Systemen jedoch abgenommen. Erfahren Sie mehr über das neueste AV-Verbindungssystem in unserem Blog Alles über HDMI-Stecker.
In der heutigen Zeit ist SCART auch als Pertitel-Stecker oder Euroconnector bekannt. Dieser Anschluss wurde in der Norm CENELEC EN 50 049-1:1989 genormt, die auch als IEC-Norm 60933-1 bezeichnet wird.

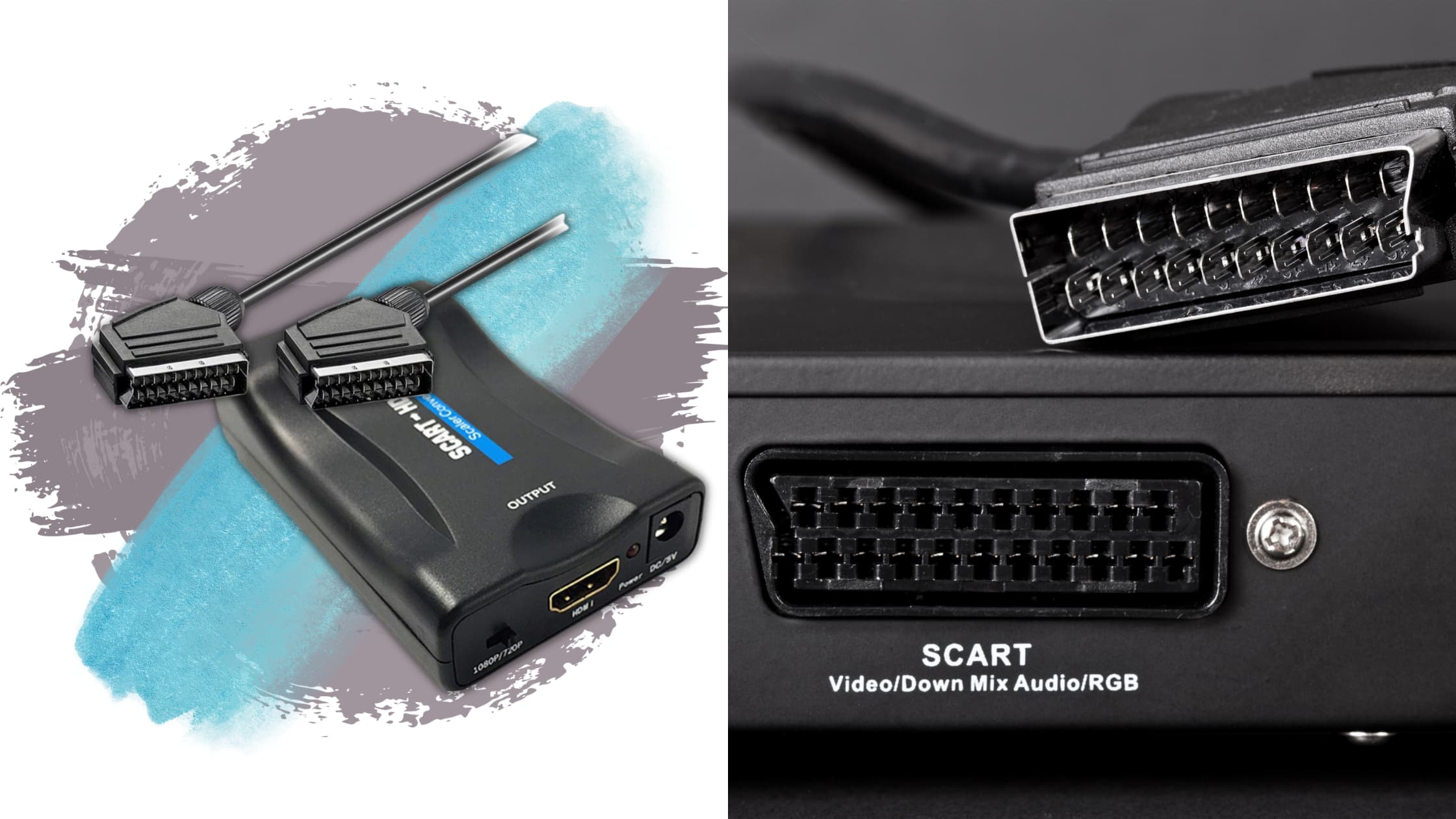

Wie sieht ein SCART-Kabel aus?
Wie jedes AV-Kabel hat auch ein SCART-Kabel ein männliches Ende, das in die in Ihrem Gerät eingelassene Buchse passt. Die männlichen Enden haben 21 Stifte, und beide Stecker sind so konzipiert, dass sie nur in eine Richtung passen.
Diese Konstruktion macht es unmöglich, falsche Verbindungen herzustellen. Diese Kabel haben in der Regel eine maximale Länge von 10 bis 15 Metern, innerhalb derer sie die analogen Signale zuverlässig übertragen können.
Was sind die verschiedenen Arten von SCART-Buchsen?
Sieht man von geringfügigen Abweichungen ab, lassen sich die SCART-Steckdosen grob in die folgenden drei Typen einteilen.
- S-Video SCART
Da SCART ein Mehrzweckanschluss ist, können Sie ihn zum Anschluss an den S-Video-SCART-Anschluss verwenden. An diesen Anschluss kann auch ein RGB-SCART-Kabel angeschlossen werden; allerdings liefert dieser Anschluss nur ein Composite-Video-Bild.
- RGB SCART
Diese SCART-Buchse wurde speziell für die Übertragung von RGB-Signalen entwickelt. Der Anschluss bietet zwar eine bessere Qualität als Composite-Video, aber die Qualität des RGB-Videos hängt von den Fähigkeiten des Fernsehers/Videoprozessors Ihres Geräts ab.
- Japanisch 21-pin RGB
Die japanische Version von SCART, auch bekannt als EIAJ TTC-003 oder JP-21 A, hat eine andere Pinbelegung als ihr europäisches Gegenstück. Diese Buchsen sind normalerweise in der XRGB-Serie von Videoprozessoren zu finden.
Das SCART-System unterstützt RGB-, Composite- und S-Video-Signale; daher können einige Geräte über Mehrzweck-SCART-Buchsen verfügen, die alle drei Signaltypen akzeptieren.
Was sind die verschiedenen Arten von SCART-Kabeln?
Composite- und RGB-Video (mit Composite-Synchronisation), Stereo-Audioeingang/-ausgang und digitale Signalisierung werden über SCART-Kabel übertragen. Auf dem Markt haben Sie jedoch die Wahl zwischen zwei Arten von SCART-Kabeln.
- Vollständig verdrahtetes SCART-Kabel
Diese Kabel sind mit einem Composite-Signal und RGB-Video kompatibel. Bei diesen Kabeln sind alle Stifte angeschlossen, so dass Sie das volle Potenzial des SCART-Kabels nutzen können
- Nur RGB SCART-Kabel
Bei den RGB-SCART-Kabeln sind nur die RGB-Stifte angeschlossen. Sie sind daher nur in der Lage, RGB-Bilder ohne Audio zu übertragen. Diese Kabel können richtungsabhängig sein und erfordern zusätzliche Kabel für die Übertragung der Audiosignale.
Welche Funktionen haben die einzelnen SCART-Pin-Anschlüsse?
In der folgenden Tabelle sind die Funktionen der einzelnen Stifte Ihres europäischen (EN 50049-1) SCART-Kabels aufgeführt. Die Kenntnis der Funktionen der einzelnen Stifte kann Ihnen helfen, mögliche Probleme mit Ihren SCART-Anschlüssen zu erkennen.
| Stecker Pin | Funktion |
| 1 | Audioausgang (rechts) |
| 2 | Audioeingang (rechts) |
| 3 | Audioausgang (links/mono) |
| 4 | Audio-Masse (Stifte 1, 2, 3 & 6 Masse) |
| 5 | RGB Blau Masse (Pin 7 Masse) |
| 6 | Audioeingang (links/mono) |
| 7 | RGB Blau oben |
| 8 | Status und Seitenverhältnis |
| 9 | RGB Grün Masse (Pin 11 Masse) |
| 10 | Steuerbus (AV.link) |
| 11 | RGB Grün aufwärts |
| 12 | Reserviert / Daten 1 (Nicht-Standard) |
| 13 | RGB Rote Masse (Pin 15 Masse) |
| 14 | Normalerweise Datensignalmasse (Stifte 8, 10 & 12 Masse) |
| 15 | RGB Rot aufwärts |
| 16 | Ausblendungssignal-up |
| 17 | Composite-Video-Masse (Pin 19 & 20 Masse) |
| 18 | Masse des Ausblendsignals (Pin 16 Masse) |
| 19 | Composite-Video-Ausgang |
| 20 | Composite-Video-Eingang |
| 21 | Schale/Gehäuse |
Häufig gestellte Fragen zu SCART-Anschlüssen
In diesem Abschnitt geben wir Antworten auf einige der am häufigsten gestellten Fragen zu SCART.
Warum sind SCART-Kabel mit Gold beschichtet? Ist ein vergoldeter SCART-Stecker besser als ein normaler Stecker?
Die Goldbeschichtung der Steckverbinder soll die Metallteile vor Oxidation schützen. Wenn Sie diese Stecker nicht in einer feuchten Umgebung verwenden oder sie ständig ein- und ausstecken, bietet die Vergoldung nur einen sehr geringen Nutzen.
Kann ich meine Retro-Spielekonsolen mit neueren Fernsehern spielen? Was kann ich tun, wenn mein Fernseher keinen SCART-Anschluss hat?
Liebhaber alter Spielekonsolen können ihre Lieblingsspiele auch auf modernen Fernsehgeräten genießen. Einige neuere Fernsehgeräte verfügen noch über SCART-Anschlüsse, an die Sie Ihre Videospiele direkt anschließen können.
Wenn Sie jedoch nur einen HDMI-Anschluss haben, können Sie mit einem SCART-zu-HDMI-Konverter / HDMI-Adapter die Verbindung herstellen. Sie können auch verschiedene Arten von SCART-Adaptern verwenden, wie z. B. einen SCART-auf-VGA-Adapter und einen SCART-auf-USB-Adapter, um andere Bildschirme und Monitore zu nutzen.
Alternativ können Sie auch Ihren Videorekorder oder DVD-Player mit einem SCART-Anschluss verwenden. Diese Geräte verfügen in der Regel über zwei SCART-Anschlüsse, die eine Verkettung der Verbindungen ermöglichen.
Verbinden Sie Ihre Konsole mit dem SCART-Anschluss des Players und den anderen Anschluss des Geräts mit dem Fernsehgerät. Schalten Sie die Spielkonsole und das Fernsehgerät ein und schalten Sie auf den entsprechenden Kanal, um mit dem Spielen zu beginnen.
In unserem Blog erfahren Sie mehr darüber, wie Sie alte Konsolen auf neuen Fernsehern spielen können, um die beste Lösung für die Kombination von Spielkonsole und Fernseher zu finden.
Wie kann man mehrere SCART-fähige Geräte an einen einzigen SCART-Anschluss anschließen? Kann ich mehrere alte Spielkonsolen an einen einzigen SCART-Anschluss anschließen?
Möglicherweise haben Sie mehrere Geräte, die um denselben SCART-Anschluss an Ihrem AV-Gerät konkurrieren. Das Ein- und Ausstecken von Kabeln kann lästig sein, wenn alle diese Geräte gleich häufig verwendet werden.
Die Lösung für dieses Problem ist ein Multi-SCART-Adapter, auch bekannt als SCART-Umschaltbox oder -Splitter, mit dem Sie mehrere Anschlüsse haben können. Diese Adapter gibt es als manuelle (manuelle Auswahl des Geräts), automatische (automatische Auswahl des aktiven Geräts) und ferngesteuerte (Umschalten zwischen den Geräten mit einer Fernbedienung).
Warum funktioniert mein SCART-Kabel nicht? Wie man das Kabel reinigt
Das SCART-Kabel ist so konstruiert, dass es nur in eine Position passt. Daher sollten unsachgemäße Verbindungen der Stifte kein Problem darstellen. Wenn der Stecker perfekt sitzt und das Problem weiterhin besteht, können Sie einige Dinge tun, um die Verbindung wieder herzustellen.
Möglicherweise müssen Ihre Kabel und Steckdosen ein wenig gereinigt werden. Bevor Sie mit der Reinigung beginnen, vergewissern Sie sich, dass alle Geräte und Kabel ausgesteckt und nicht an eine Stromquelle angeschlossen sind. Benutzen Sie eine weiche Bürste und ein fusselfreies Mikrofasertuch, um Staub und Schmutz wegzuwischen. Alternativ dazu können Sie auch Druckluft verwenden, um das Gerät zu reinigen.
Sie können auch einen Zahnstocher oder einen Ohrstöpsel verwenden, um in die Ecken und Ritzen zu gelangen. Achten Sie darauf, dass Sie bei der Reinigung mit scharfen Gegenständen vorsichtig vorgehen. Eine Pinzette kann auch dabei helfen, etwas verbogene Stifte zu richten.
Manchmal kann ein wenig Rost oder Korrosion eine schwache Verbindung verursachen. Sie können es mit Schleifpapier vorsichtig abkratzen. Hartnäckige Verschmutzungen lassen sich mit einer Isopropyl-Lösung oder geeigneten Reinigungsmitteln beseitigen. Vergewissern Sie sich, dass alles vollständig trocken ist, bevor Sie es wieder benutzen.
Wenn die Reinigung das Problem nicht behoben hat, lesen Sie den Abschnitt über die Funktion der Pins, um festzustellen, welcher Pin nicht funktioniert. Das Problem könnte auch an der Hardware oder an falschen Buchsen liegen. Erwägen Sie den Kauf eines neuen SCART-Kabels oder wenden Sie sich an einen Fachmann.
Wie unterscheidet sich der JP-21 SCART von der Norm IEC 60933-1?
In der folgenden Tabelle ist die Funktion der verschiedenen Stifte in der japanischen Version der SCART-Anschlüsse dargestellt.
| Stecker Pin | Funktion |
| 1 | Audioeingang (links) |
| 2 | Audioausgang (links) |
| 3 | Audio-Masse |
| 4 | Audio-Masse |
| 5 | Audioeingang (rechts) |
| 6 | Audioausgang (rechts) |
| 7 | Video Boden |
| 8 | Video Boden |
| 9 | Composite-Video-Eingang |
| 10 | Composite-Video-Ausgang |
| 11 | AV-Steuereingang |
| 12 | Ym-Eingang |
| 13 | Rote Signalmasse |
| 14 | Boden |
| 15 | Rotes Signal I/O |
| 16 | Ys-Eingang |
| 17 | Grünes Signal Masse |
| 18 | Blaue Signalmasse |
| 19 | Grünes Signal I/O |
| 20 | Blaues Signal I/O |
| 21 | Schale/Gehäuse |
Was ist der Unterschied zwischen SCART und DVI?
SCART-Kabel sind für analoge Signalverbindungen gedacht, während DVI (Digital Visual Interface) für die Übertragung unkomprimierter digitaler Videosignale konzipiert ist. Ein weiterer Unterschied besteht darin, dass DVI-Kabel nicht in der Lage sind, Audiosignale zu übertragen. Im Gegensatz zu DVI können SCART-Kabel Stereo- und Mono-Audiosignale übertragen.
Obwohl die beiden Schnittstellen unterschiedlich sind, gibt es Adapter und Kabel, mit denen Sie SCART-zu-DVI- und DVI-zu-SCART-Verbindungen zwischen Geräten herstellen können.
Was ist der Unterschied zwischen SCART und HDMI?
Beide Schnittstellen sind in der Lage, sowohl Audio- als auch Video-Signale zu übertragen. SCART-Kabel können jedoch analoge Audio- und Video-Signale verarbeiten, während HDMI (High-Definition Multimedia Interface) unkomprimierte Videodaten und komprimierte oder unkomprimierte digitale Audiodaten unterstützt.
Im Vergleich zur maximalen Auflösung von 560p bei SCART bietet HDMI eine Auflösung von 1080p. HDMI hat auch eine größere Auswahl an kompatiblen Geräten als SCART.
HDMI ist der neueste Standard und findet sich in fast allen modernen Audio- und Videogeräten. Er ist auch abwärtskompatibel mit Single-Link-DVI-Digitalvideo (DVI-D oder DVI-I), jedoch nicht mit DVI-A oder Dual-Link-DVI.
Verbindungen zwischen HDMI-fähigen und SCART-fähigen Geräten sind über HDMI-zu-SCART- und SCART-zu-HDMI-Kabel und -Adapter möglich.
